产品详细介绍:在电路测试仪

特点

■可以进行轻松地检查启用JTAG器件的连接,并消除了“麻烦”,“复杂”,传统的JTAG测试。
■你可以做在线测试和JTAG边界测试的无缝连接。
■通过自身的高速接口板实现高速检测速度
■节省空间的设计,由于开关电路板密度
■与BSDL文件的自动分析简单和易于使用的操作

 本公司多年来,各类检测设备,如在线测试仪功能测试仪的主要测试设备制造商,开发的设计,我们也制造。技术,经验和利用,这将满足客户的各种需求。

外形图

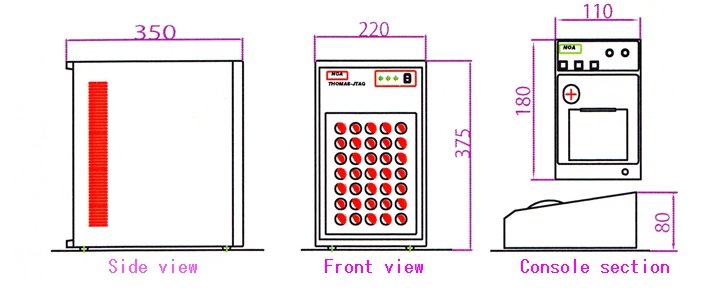

■THOMAS-JTAG外形图

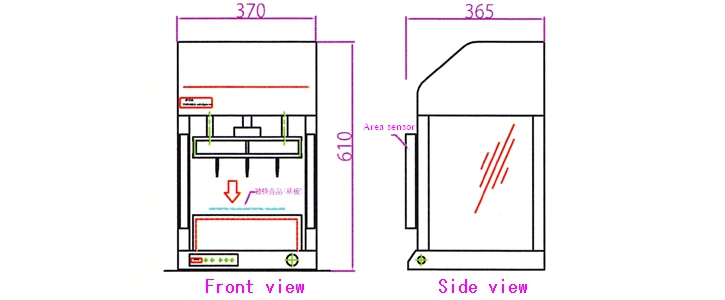

■Minipress外形图

■在电路测试器THOMAS-NT的功能配备有JTAG边界测试功能完好。
■您可以轻松地查询支持JTAG器件的连接。
■对应于FPGA的配置由于在JTAG选项。

在电路测试仪 THOMAS-JTAG + Minipress规范

■测试规范
JTAG
JTAG边界测试 标准装备
FPGA配置 选项(TBD)
在线测试
相应的引脚总数 标准200Pin~最大1000Pin
测试的步数 无限
截至5分,所施加的最大电流20mA
自我诊断功能 标准装备
测量时间 短路/开路测试 1pin/1ms~
组件测试 0.75ms~
主要测试项目 短路/开路测试 所有引脚蛮力方法
阻力 0.1Ω~40.00MΩ
聚光器 10.00pF~40.00mF
10.00μH~40.00H
二极管 0.01V~9.99V
光电耦合器 0.001V~4.00V
电流测量 100nA~10mA
■电源规格
JTAG
OS Windows7
CPU Intel Pentium D/Celeron D 更
显示 TFT17英寸液晶(1280×1024)SXGA 需要更多
打印机 迷你USB热敏打印机(热敏纸类型)
使用电源 AC100V~240V±10% 单相(50Hz/60Hz)
空气 0.5~1.0Mpa
功耗,总重 120VA,的主体:14kg,按:26kg
环境条件 温度:10℃~30℃ 湿度:0%~80%
可测量的基板尺寸 (根据您的待测物体)THOMAS-Minipress 250mm×115mm
※控制PC,还可以得到由客户自行准备。(然而,一个PCI插槽免费所需)
※您可能需要更改规格,恕不另行通知。
※Windows7的是Microsoft Corporation的注册商标。
